作為編織網(wǎng)管的一類應用對象：電線電纜，我們也需要熟悉多方位了解客戶的線纜型號要求，現(xiàn)整理資料如下。

1、我國部分常用國家標準、行業(yè)標準及專業(yè)標準代號

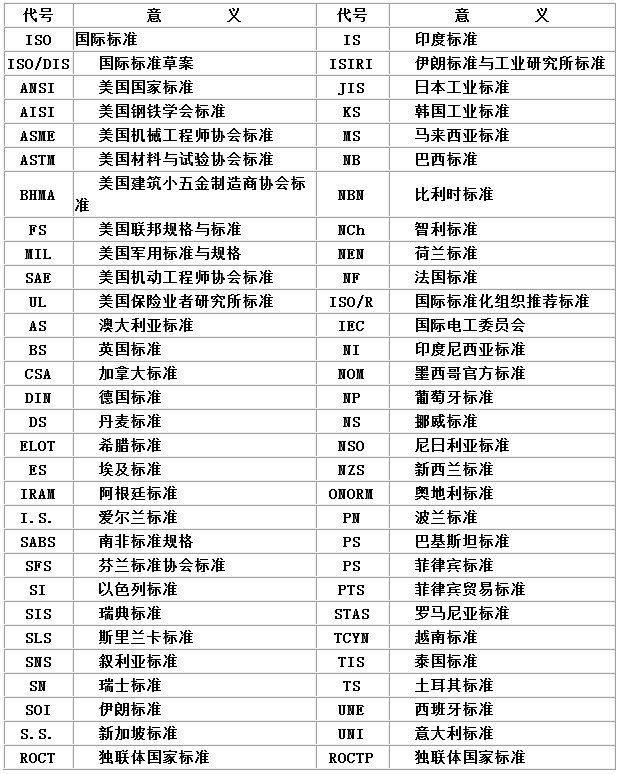

2、常用國際標準及外國標準代號

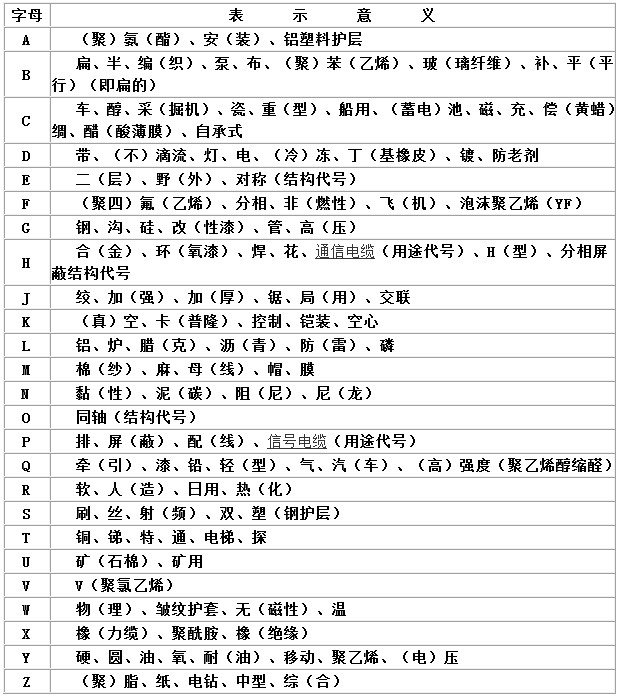

3、字母符號及其表示意義

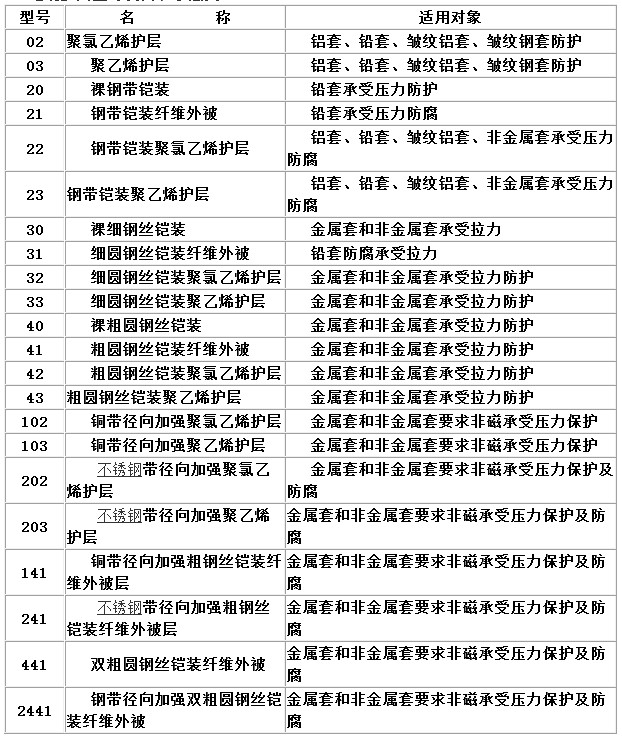

4、電纜護層型號及其表示意義

5、常用線纜結構計算
1）圓單線：圓單線為不包覆其他金屬層的單根圓形導線。
2）圓單線的面積S
 π
S = —— d2（mm2）
4
3）圓單線周長L
L = πd (mm)
4）圓單線的重量
π
W = —— d2 ρ= Sρ（kg/km）
4
式中：ρ——材料密度（g/cm3）
5）常用圓單線重量

6）扁線：扁線用于電磁線類的矩形導電線芯和電纜鎧裝等。
S = ab — [4r2 —πr2]
= ab — 0.858 r2 (mm2)
式中：a——厚度（mm）；
b——寬度（mm）；
r——圓角半徑（mm）。
7）扁線的周長L
L = 2（a  +  b）— （8r — 2πr）
8）扁線尺寸偏差

扁線圓角半徑尺寸偏差范圍
